環(huán)氧乙烯基樹(shù)脂地坪施工工藝
厚　　度：1mm-3mm
表面形態(tài)：重防腐型、有強(qiáng)度、有一定光澤
使用年限：五年以上
地坪特性：可經(jīng)叉車(chē)、卡車(chē)碾壓，使地面重度耐腐蝕、耐強(qiáng)酸堿、耐化學(xué)溶劑、耐沖擊、防地面開(kāi)裂。
適用范圍：電鍍廠、電池廠、化工廠、電解池、制藥廠、酸堿中和池等場(chǎng)所的地面、墻面及設(shè)備表面。

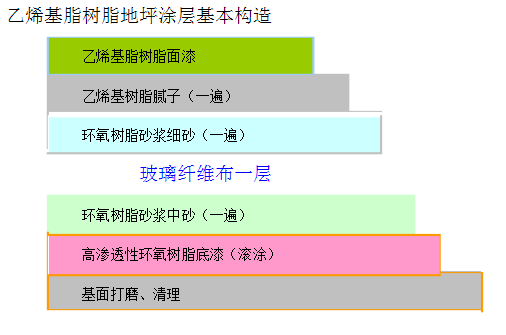

施工工藝：
1、基材處理 : 依據(jù)地面狀況做好打磨、修補(bǔ)、除污、除塵；
2、乙烯基底漆 ：采用滲透性及附著力特強(qiáng)封閉底漆滾涂一道，增強(qiáng)表面附著力；
3、玻纖層 ：用玻纖布全面鋪設(shè)一道；
4、乙烯基砂漿層 ：將乙烯基樹(shù)脂雙組份加入粗細(xì)混合石英砂，用鏝刀均勻涂布多道；
5、乙烯基膩?zhàn)?：用環(huán)氧乙烯基樹(shù)脂雙組份加入適量膩?zhàn)臃?，用鏝刀將其均勻涂布多道；
6、重防腐面漆:用重防腐面漆滾涂二至三道；
7、地坪投入使用時(shí)間：以250C為準(zhǔn)，24小時(shí)后方可上人，72小時(shí)后方可重壓,氣溫較低時(shí)，間隔時(shí)間需適當(dāng)延長(zhǎng)。
技術(shù)指標(biāo)：
項(xiàng)　　目 指 標(biāo)
原漆狀態(tài) A組份：透明 B組份：粘綢、多色
干燥時(shí)間，h 表干 ≤7 實(shí) 干　≤24
固本含量% ≥80
附著力,級(jí) 1
柔韌性,mm 1
沖擊強(qiáng)度kg.cm2 50
耐Nacl,10% 180天 無(wú)變化
耐H2SO4,80% 60天 無(wú)變化
耐HCI,35`天 無(wú)變化
耐120#汽油、潤(rùn)滑油60天 無(wú)變化

一、地坪表面的處理

1、新竣工的混泥土基礎(chǔ)必須經(jīng)過(guò)一定的養(yǎng)護(hù)后方可施工，約28天。
2、清除表面的水泥浮漿、舊漆以及粘附的雜物。
3、徹底清除表面的油污，用克油王清洗劑處理。
4、清除積水，保持干燥并使潮處徹底干燥。
5、表面的清潔需用無(wú)塵清掃機(jī)及大型吸塵器來(lái)完成。
6、平整的表面允許空隙為2～2.5mm，含水量在6％以下，PH值6～80。
7、地坪表面的打磨粗糙，需用無(wú)塵打磨機(jī)來(lái)完成，并用吸塵器徹底清潔。
8、對(duì)地坪表面的洞孔和明顯凹陷處應(yīng)用膩?zhàn)觼?lái)填補(bǔ)批刮，然后打磨平，清掃干凈
二、涂飾封閉底漆
1、在處理清潔、平整的砼表面，采用高壓無(wú)氣噴涂或輥涂，環(huán)氧封閉底涂料一道。
2、環(huán)氧乙烯基封閉漆有很強(qiáng)的滲透性，在涂刷底漆時(shí)應(yīng)加入一定量的稀釋劑，使稀釋后的底漆能滲入基層內(nèi)部，增強(qiáng)涂層和基層的附著力，其涂布必須連續(xù)，不得間斷，涂布量以表面剛好飽和為準(zhǔn)。
3、局部漏涂可用刷子補(bǔ)涂，表面多余的底漆必須在下道工序施工前打磨處理好。
三、批刮批刮料
1、在實(shí)干(25℃，約4小時(shí))以后的底漆表面采用兩道批刮膩?zhàn)拥姆椒?，以確保地坪的耐磨損、耐壓性、碰撞、水、礦物油、酸堿溶液等性能，并調(diào)整地面平整度。
2、用100～200目的石英砂和環(huán)氧批刮料，作為第1道膩?zhàn)?，要充分?jǐn)嚢杈鶆?、刮平，此道主要用于增?qiáng)地面的耐磨及抗壓性能。
3、用砂袋式無(wú)塵滾動(dòng)磨砂機(jī)打磨第1道膩?zhàn)樱⑽鼔m清潔。

4、用200—270目的石英砂和環(huán)氧批刮料，作為第1道膩?zhàn)?，要充分?jǐn)嚢杈鶆?、刮平，此道主要用于增?qiáng)地面的耐磨及平整度。
5 用砂袋式無(wú)塵滾動(dòng)磨砂機(jī)打磨第2道膩?zhàn)?，并吸塵清潔。
6、兩道膩?zhàn)訉?shí)干以后，如有麻面、裂縫處應(yīng)先進(jìn)行修補(bǔ)，然后用平板砂光機(jī)進(jìn)行打磨，使其平整，并吸塵清潔。
7、石英砂使用目數(shù)由現(xiàn)場(chǎng)工程師根據(jù)地面具體情況確定。
四、涂飾地坪中間層
1、在打磨、清潔后的膩?zhàn)颖砻嫔?20℃，24小時(shí))用環(huán)氧地坪涂料涂飾中間層，涂飾方法可用刷涂、批刮、高壓無(wú)空氣噴涂，大面積施工以高壓無(wú)空氣噴涂為最佳，噴涂壓力為20～25Mpa。
2、此遍可使地面更趨于平整，更便于發(fā)現(xiàn)地面仍存在的缺陷，以便下一面層施工找平。
3、此遍還方便甲方對(duì)設(shè)備安裝等的安排。
五、涂飾地坪面層
1、在中間層實(shí)干后，進(jìn)行環(huán)氧乙烯基樹(shù)脂地坪層涂裝，涂裝方法用批刮和高壓無(wú)空氣噴涂，但以高壓無(wú)空氣噴涂為宜。
2、涂裝前應(yīng)對(duì)于中間層用砂袋式無(wú)塵滾動(dòng)磨砂機(jī)進(jìn)行打磨、吸塵。
3、如甲方在中間層實(shí)干后，先進(jìn)行了設(shè)備的安裝調(diào)試，造成地面形成新的缺陷，應(yīng)用批刮料找平、打磨，并吸塵、清潔后噴涂面層。
六、施工注意事項(xiàng)
1、施工現(xiàn)場(chǎng)的環(huán)境溫度應(yīng)高于5℃，相對(duì)濕度小于85％時(shí)方能施工。溫度過(guò)低影響樹(shù)脂固化，進(jìn)而影響表面強(qiáng)度，或者表面發(fā)粘。
2、施工者應(yīng)做好施工部位、時(shí)間、溫度、相對(duì)濕度、地坪表面處理、材料等實(shí)際記錄，以備查考。
3、涂料施工后，應(yīng)立即清洗有關(guān)設(shè)備和工具
